STOP SILENT light
Rückstausicherung für Abwasser
STOP SILENT light
Rückstausicherung für Abwasser
gemeinsam | sicher | innovativ
ARMARTUREN - HYDRANTEN - BE- U. ENTLÜFTUNGSSYSTEME | AUTOMATISCHE SPÜLSYSTEME
SCHACHTABDECKUNGEN | SCHACHTSYSTEME | STRASSENKAPPEN | SCHLEUSEN- U. MOLCHSTATIONEN
MESS-, INFORMATIONS- U. ÜBERWACHUNGSSYSTEME | EDELSTAHL-FORMSTÜCKE FLEX PAS
SYSTEME FÜR TRINKWASSER- UND ABWASSERANLAGEN - FLEX ABWASSER SPÜLHYDRANT
REGENWASSER - LÖSCHWASSER - BEWÄSSERUNGSSYSTEME | FERNWÄRME-ENERGIE-ROHRSYSTEME
RÜCKSTAUSICHERUNG | GERUCHS-LUFT-ABSICHERUNG | BEHÄLTER-REINIGUNG
FLEX TUNNELHYDRANTEN DN 80 / 100 / 150 mit Erweiterungsmöglichkeiten
FLEX FLUGHAFENHYDRANTEN DN 80 / 100 / 150 mit autom. Spülystem72plus
perfekt abgesichert!
einfach prüfbar!
Erfüllt die Anforderung
der DIN 1988 und EN 1717
-
Edelstahl-Straßenkappe, zweiteilig, höhenverstellbar und überflutungssicher
-
einfache und sichere Zugänglichkeit des Hydranten und der Systeme
-
einfach nachträgliche Höhenanpassung
-
modulare Systemerweiterungen - Spülsystem72plus, BEV, Sensorik
-
Hydrantenauswechselung in wenigen Minuten ohne Oberflächen- u. Erdarbeiten
-
als Molchstation einsetzbar
-
Direktanschluss von Notversorgungen
-
Fabrikat neutral und Typen unabhängig
-
mit ONLINE-Überwachung AUF/ZU, Rückstau, Druck, Temperatur etc. möglich
Erfüllt die Anforderung
DIN 14462 im Objektschutz !
FLEX Tunnelhydranten
-
beste Wirtschaftlichkeit zu herkömmlichen Einbauvarianten
-
hohe Zeit- und Personaleinsparung bei der Erstellung
-
einfach auswechselbar - auch in 50 Jahren - ohne Erdarbeiten
-
perfekte Betriebssicherheit nach DIN EN - ohne Rückstau ins Trinkwassernetz
-
super einfach erweiterbar mit automat. Spülsystem, für Noteinspeisung, Molchung
-
top Online-Überwachung der Armatur und des Netzes möglich
-
nachhaltig mit sehr guter CO2-Bilanz!
Die FLEX Überflurhydrant Tunnelhydranten Serie mit
Hawle Krammer Überflurhydranten
AVK Hydranten
und
IMP - Tunnelhydranten
Die Ausstattung des FLEX TUNNELHYDRANTEN im TELE Schutzmantel ist immer und überall anpassbar! - im Betontrog - Schacht etc.
Der Einbauzustand der ARMARE-TEC Unter- und Überflurhydranten Systeme erfüllt die Anforderungen der DIN 1988, der DIN EN 1717 (Schutz und Erhalt der Trinkwassergüte) und der DVGW W 331 (Durchführung der Kontrolle auf Komplettentleerung der Armatur). Erfüllt die Anforderung im Objektschutz nach DIN 14462.
Die FLEX TUNNELHYDRANTEN - die perfekt abgesicherte Hydrantengarnitur!
Hydrantenkontrolle in Sekunden durchgeführt !
Hydrantenaustausch ohne Erdarbeiten in minutenschnelle !
Rohrdeckung ab 1,00m bis - 2,25m und höher - die Höhenverstellbarkeit kann ganz einfach und flexibel durch die Anpassung der Innengarnitur mit einem FF-Stück jederzeit erfolgen.
Mit dem patentiertem Komplettsystem FLEX Überflurhydrant, Form AUD und Form AU, können wir Ihnen eine standardisierte anpassbare Kompaktarmatur anbieten, die ausgestattet mit einer TELE Straßenkappe, TELE Schutzmantelrohr, der FLEX-Schnittstelle und einem Standard-Hydranten DN 80, DN 100 bzw. DN 150 PN 16 - eine neue Armaturengeneration in modularer Bauweise darstellt, die Ihnen mehr Netzsicherheit und mehr Anwenderfreundlichkeit für Trinkwasserentnahmestellen und Löschwassereinrichtungen bietet.
Die FLEX Garnitur gewährleistet eine einfache Höhenanpassung in der Rohrdeckung ab 1,00m bis 2,25m, im eingebauten Zustand ohne Erdarbeiten. Eine nachträgliche Höhenanpassung ist immer möglich. Die Höhenverstellbarkeit des Systems inkl. der nivellierbaren Straßenkappe aus duktilem Gusseisen liegt bei bis zu 1000mm je nach Ausstattung und Typ. Durch die neue Anordnung des Standard-Überflurhydrant, haben wir den besten Schutz gegen Rückverkeimungen durch anstehendes Rest- und Sickerwasser. Mit dem teleskopierbaren Schutzmantelrohr ist das System zusätzliche gegen Erdreichverschmutzungen abgesichert.
Durch die modulare Bauweise sind wir sehr flexibel und können Ihnen alle DVGW zertifizierten Hydranten nach Ihren Vorgaben und entsprechenden Systemanschlüsse wie z.B, mit Baio-Spitzende, Flansch DN 100, BLS-System oder Vorschweißbund/ Losflansch anbieten.
Zur Zeit bieten die FLEX Überflurhydranten in Kombination mit den nahmhaften Hersteller AVK, Düker, Erhard, Hawle, Schmieding, VAG-Armaturen, Keulahütte und vonRoll Hydro an.
Der Hintergrund des Kompaktsystems liegt in der Verbesserung der hygienischen Anforderungen und der Überprüfbarkeit des Hydranten. Nach dem DVGW Regelwerk W 331 ist nach Gebrauch des Hydranten, die Armatur auf die Komplettentleerung hin, zu überprüfen und wenn Restwasser, Oberflächen- oder versickerungsunfähiges Wasser ansteht, ist dieses Wasser abzupumpen oder in anderer Form zu beseitigen. Im herkömmlichen Einbauzustand (im Erdreich) ist das nur schwer bzw. praktisch unmöglich zu gewährleisten. Um diese DVGW Regelwerks-Anforderungen einzuhalten und erfüllen zu können und auch wenn Restwasser ansteht, ist der Einbauzustand mit zu berückischtigen bzw. mit einzubeziehen.
Mit den ARMARE-TEC FLEX TUNNEL-Hydrantensystemen werden diese Anforderung, der Überprüfbarkeit und der möglichen anstehenden Restwasser-problematik garantiert, erfüllt. Eine Hydrantenkontrolle ist jederzeit einfach und schnell durchführbar.
Wir bieten Ihnen - die Kompaktlösung:
Die ARMARE-TEC FLEX Überflurhydranten - flexibel, überprüfbar, sicher und einfach höhenverstellbar!
Armaturen- und Umweltsysteme im Fokus.
gemeinsam | sicher | innovativ.
Nivellierbare Edelstahl-Straßenkappe mit geteiler Schutzabdeckung aus Edelstahl, Gummiabdichtung und Hydrantenfixierung
des FLEX Überflurhydrant.
Ausführung mit Standard Überflurhydrant Fabrikat AVK-Armaturen, Typ P5,
Vollemail-Ausführung.
FLEX Überflurhydrant
im Schnitt dargestellt,
mit dem Überflurhydrant
Fabrikat AVK-Armaturen,
Typ P7 Edelstahl
Der FLEX Überflurhydrant
perfekt abgesichert
und jederzeit einfach kontrollierbar
mit Standard Überflurhydrant
aller namhafter Hydrantenhersteller
Das ARMARE-TEC
FLEX-System in Aktion -
die Niveauangleichung - Höheneinstellung im
Rohr-im-Rohr-System bei Zusammenfahren
Einbau des Überflurhydranten nach DIN EN und nach DVGW
FLEX Überflurhydrant
ohne
TELE-Straßenkappe aus Edelstahl
und PE-Schutzmantel,
mit dem Überflurhydrant
Fabrikat
AVK-Armaturen, Typ P7 Guss
Blick zur
FLEX Hydrantengarnitur
Die flexible Hydrantengarnitur
läßt es Ihnen einfach und jederzeit zu, durch lösen der vier Gewinde-halterungen, den Standard-Hydrant mit dem Flanschrohr auszubauen und mit der gewünschten Baulänge, die Anpassung der Innengarnitur ohne Erdarbeiten, vorzunehmen.
Blick zur
FLEX Hydrantengarnitur mit
Edelstahlgrundplatte,
Flanschschnittstelle und
Gewindehalterungen.
Hydranten nach DIN EN sicher einbauen.
Mit den ARMARE-TEC Armaturensysteme ist eine Kontrolle auf Komplettentleerung wie in der DVGW W 331 gefordert immer möglich.
Die Hydrantengarnitur ist gegen Restwasser, Grundwasser wie auch anstehendes Erdreich und Straßenschmutz gut abgesichert.
Falls Restwasser anliegt ist das Nichttrinkwasser einfach absaugbar oder durch eine einfache Höhenanpassung der Innengarnitur
und des Hydranten wie auch ein Verschluss der Entleerungseinrichtung möglich und somit einfach anpassbar.
Produktflyer
Die Rohrdeckung wie auch die Hydrantendimension können Sie für zwei Varianten wählen. Rohrdeckungen RD 1,00-2,00m oder RD 1,25-2,25m im Ausschreibungstext anpassen.
Weitere Ausführungsvarianten der Hydrantentyp sind selbstverständlich möglich.
Wir beraten Sie gern und senden Ihnen den speziellen Ausschreibungstext in Ihrem gewünschten Format zu.
Einbau-
und Montageanleitung
Der Einbauzustand der ARMARE-TEC Unter- und Überflurhydranten Systeme erfüllt die Anforderungen der DIN 1988, der DIN EN 1717 (Schutz und Erhalt der Trinkwassergüte) und der DVGW W 331 (Durchführung der Kontrolle auf Komplettentleerung der Armatur). Erfüllt die Anforderung im Objektschutz nach DIN 14462.

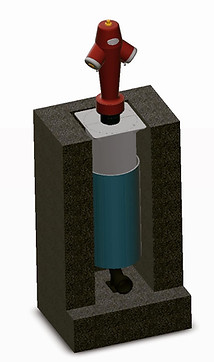

Einbau in der Betonoberfläche mit 70cm Betonstärke
Das Prinzip der FLEX Garnitur
praktisch - nachhaltig - bewährt - langlebig - sicher - flexibel - wirtschaftlich - effizient -
-
vielseitige, auf die örtlichen Gegebenheiten einsetzbare, abgesicherte Schnittstelle
-
im Baukastenprinzip - modular - immer zugänglich - fabrikats- und typenneutral
-
einfach und schnelle Überprüfungsmöglichkeit der Systeme
-
gegen äußere Einflüsse abgesichert
-
stufenlos höhenverstellbar - Innengarnitur nachträglich anpassbar
-
veränderbar und auswechselbar - abschließbar - mit Entwässerungsverschluss
-
für Hydranten - für Be- und Entlüftungsarmaturen
-
mit integriertem automatischem Spülsystem - mit Rückstausicherung - überflutungssicher
-
als Molch- und Schirmschleuse einsetzbar
-
direkter Anschluss für Notversorgungen
-
als Impf- und Dosierstelle nutzbar
-
für WASSER 4.0 in den Netzen
-
Einbauzustand und Betriebsführung nach DIN EN
-
Messsysteme für Durchfluss - Druck- Temperatur - Partikel - Trübung - Nitrat einfach einsetzbar
